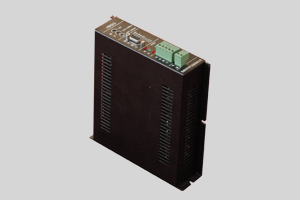

HB503A五相混合式步進電機驅動器
一、特點
- AC24～40V電源供電
- 最大3A相電流輸出
- PWM調制恒相流驅動
- 具備10/20拍轉換控制信號
- 具備脫機（FREE）控制信號
- 電機位置停電記憶
- 靜止時自動半電流鎖定
- 輸入輸出信號光電隔離
|
 |
二、適配電機
60、86、90BYG系列五相混合式步進電機
三、輸入輸出端子
端子標記 |
功能 |
說明 |
CP+ |
步進脈沖信號正輸入端 |
光耦開通沿有效，最小脈寬10us |
CP- |
步進脈沖信號負輸入端 |
CW+ |
方向控制信號正輸入端 |
光耦關斷時為正轉，開通時為反轉 |
CW- |
方向控制信號負輸入端 |
10/20 |
步距控制信號輸入端 |
光耦關斷時為20拍，開通時為10拍 |
FRE |
脫機控制信號輸入端 |
光耦開通時驅動器輸出電流為0，電機無鎖定轉矩 |
POW |
電源指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。電源正常時POW腳和COM腳之間三極管開通 |
TIM |
相原點指示輸出 |
光耦副邊集電極開路輸出（50V/20mA）。相原點時TIM腳和COM腳之間三極管開通 |
COM |
信號公共端 |
10/20、FRE、POW、TIM內部光耦公共地 |
POWER |
電源指示 |
電源正常時發光管亮（紅色） |
TIMING |
相原點指示 |
相原點時發光管亮（綠色） |
ERROR |
故障指示 |
驅動器故障時發光管亮（紅色） |
A |
A相輸出 |
|
B |
B相輸出 |
|
C |
C相輸出 |
|
D |
D相輸出 |
|
E |
E相輸出 |
|
AC40V |
電源輸入 |
額定電壓AC40V（AC24V～40V），3A |
注：信號輸入腳內部光耦和電阻適合于5V信號，非5V信號請?jiān)谕獠考酉鄳?yīng)電阻
四、參數調節電位器
電位器標記 |
功能 |
說明 |
RUN CURRENT |
運行電流調節 |
順時針電流調大 |
LOCK CURRENT |
靜止鎖定電流調節 |
順時針電流調大 |
TEST |
自測脈沖調節 |
1．電位器逆時針到底位置時自測脈沖禁止，驅動器由外部脈沖控制
2．順時針調節電位器自測脈沖將從0開始逐漸增加
3．正常工作時必須調節到逆時針到底位置 |

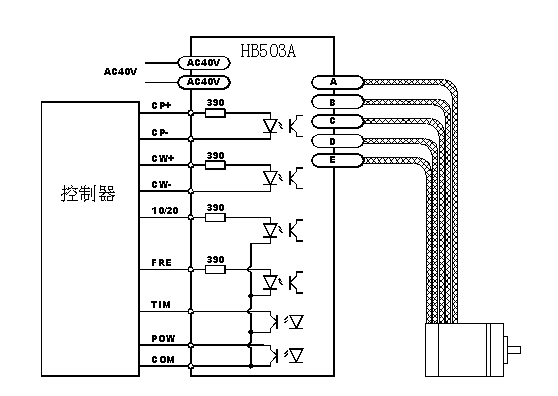

五、硬件連接

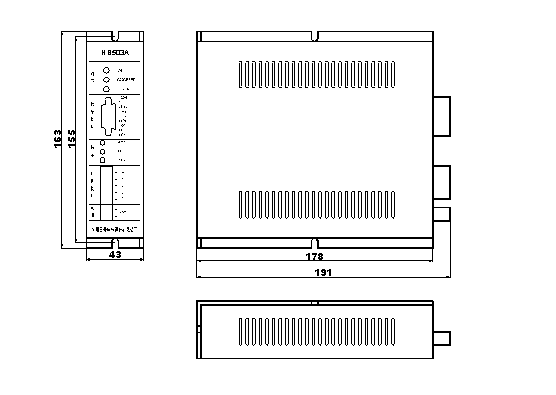

五、安裝尺寸
|
