130BYG350F系列步進電機

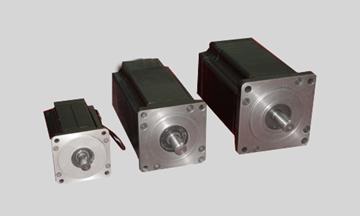

電機外觀
技術參數
|
型號 |
相數 |
相電流 |
步距角 |
保持轉矩 |
空載起動頻率 |
空載運行頻率 |
轉動慣量 |
重量 |
|
A |
度 |
N.m |
KPPS |
KPPS |
Kg.cm^2 |
Kg |
|
130BYG350FA |
3 |
5△ |
0.6/1.2 |
20 |
3 |
25 |
26.7 |
14.1 |
|
130BYG350FB |
5△ |
0.6/1.2 |
28 |
3 |
25 |
33.97 |
17.2 |
|
130BYG350FC |
5△ |
0.6/1.2 |
35 |
3 |
25 |
41.24 |
19.8 |

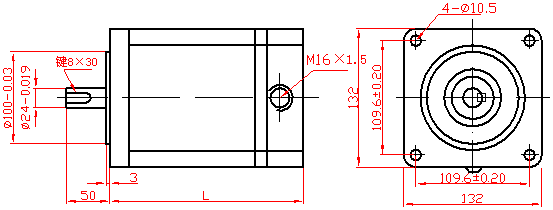

外形尺寸
尺寸說明
|
型號 |
L |
|
130BYG350FA |
183 |
|
130BYG350FB |
215 |
|
130BYG350FC |
247 |
接線方式
|
電機型號 |
A |
B |
C |
A' |
B' |
C' |
接地 |
|
130BYG350F |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
